Tsentrifugaalpumba paigaldusjuhend: kuidas veepumpa õigesti paigaldada, et vältida vibratsiooni isolatsiooni?

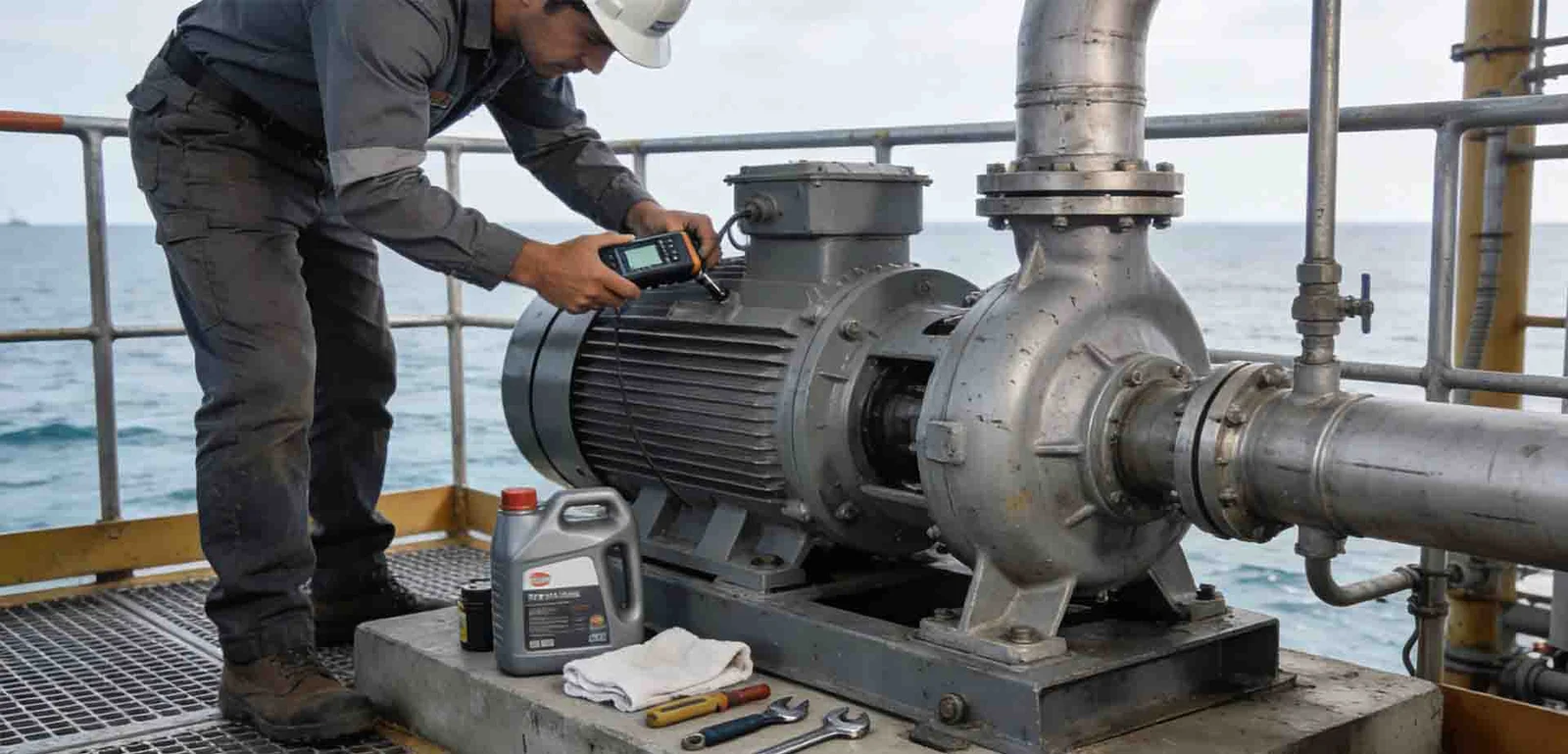

Õige paigaldamine on üks olulisemaid tegureid, mis mõjutab tsentrifugaalpumba jõudlust, töökindlust ja kasutusiga.
Isegi hästi-konstrueeritud ja kvaliteetne{1}}pump võib kogeda liigset vibratsiooni, mehaanilise tihendi lekkimist, laagrikahjustusi, siduri riket või hüdraulilist jõudlust, kui pump on valesti paigaldatud.

Vibratsiooniisolatsioon on oluline, kuid seda ei tohiks pidada iseseisvaks lahenduseks. Pumba töökindel töö sõltub kogu paigaldussüsteemist, sealhulgas vundamendist, alusplaadist, joondusest, torustikust, tugedest, ventiilidest, painduvatest ühendustest ja töötingimustest.

See juhend selgitab tsentrifugaalpumba paigaldamise põhiprintsiipe ja annab praktilisi soovitusi vundamendi ettevalmistamiseks, võlli joondamiseks, vibratsiooniisolatsiooniks, torustiku paigaldamiseks, kasutuselevõtuks ja tõrkeotsinguks.





1. Miks on pumba õige paigaldamine oluline?

Tsentrifugaalpump on pöörlev masin, mis tekitab töö ajal hüdraulilisi ja mehaanilisi jõude. Need jõud tuleb korralikult üle kanda vundamendile ja ümbritsevale süsteemile.

Halb paigaldus võib põhjustada:

Liigne vibratsioon ja müra

Laagrite ülekuumenemine või enneaegne rike

Mehaanilise tihendi leke

Siduri kulumine

Võlli vale joondamine

Pumba efektiivsus väheneb

Lühendatud seadmete kasutusiga

Sel põhjusel tuleks pumba paigaldamist käsitleda integreeritud süsteemina, mis hõlmabpump, mootor, alusplaat, vundament, torustik, toed ja vibratsiooniisolatsioonisüsteem.



2. Pumba vundamendi ettevalmistamine

Tugev ja stabiilne vundament on esimene samm pumba usaldusväärse töö suunas.

Vundament peab olema konstrueeritud nii, et see toetaks kogu pumba ja mootori koostu, taludes samal ajal töökoormust ja vibratsiooni.

Enne paigaldamist kontrollige:

Vundamendi mõõtmed ja tugevus

Ankrupoltide asukohad

Paigalduspinna seisukord

Alusplaadi tugi

Vundamendi tase

Tööks ja hoolduseks vajalik ruum

Vundamendi pind peab olema puhas, stabiilne ja vaba lahtisest materjalist.

Suuremate tööstuslike tsentrifugaalpumpade puhul annab korralikult paigaldatud ja tsementeeritud alusplaat täiendava jäikuse ja aitab töötamise ajal joondatust säilitada.

Halb vuukimine või ebaühtlane vundament võib põhjustada alusplaadi deformatsiooni ja põhjustada vibratsiooniprobleeme.



3. Õige alusplaadi paigaldamine ja vuukimine

Paljude horisontaalsete tsentrifugaalpumpade puhul on pump ja mootor paigaldatud ühisele alusplaadile.

Tüüpiline paigaldusjärjekord on järgmine:

Vundamendi kontroll → Alusplaadi positsioneerimine → Nivelleerimine → Esialgne joondus → Vuugistamine → Lõplik joondus → Toruühendus → Lõppkontroll

Enne vuukimist tuleb alusplaat korralikult tasandada ja kindlalt toestada.

Vuukimine peaks täitma kavandatud ruumi alusplaadi all ja pakkuma pidevat tuge ilma oluliste tühimiketa.

Pärast vuugi kõvenemist tuleb ankrupoldid vastavalt tootja juhistele kinni keerata, millele järgneb lõplik joonduskontroll.

Suurte pumpade puhul on õige tsementeerimine eriti oluline, kuna ebastabiilne alus võib otseselt mõjutada võlli joondamist ja vibratsiooni.



4. Pumba ja mootori joondamine

Õige pumba{0}}mootori joondamine on pöörlevate seadmete üks olulisemaid paigaldusnõudeid.

Kaks levinumat võlli kõrvalekalde tüüpi on:

Paralleel- või nihkeviga

Nurga nihe

Vale joondamine võib tekitada haakeseadises ja pöörlevas sõlmes lisajõude, mille tulemuseks on:

Suurenenud vibratsioon

Laagrite kulumine

Mehaanilise tihendi rike

Ühenduse kahjustused

Suurenenud energiatarve

Enne lõplikku joondamist peaks paigaldaja kontrollima kapehme jalg, mis tekib siis, kui üks või mitu mootorijalga ei asu korralikult alusplaadil.

Laseri joondamise tööriistu saab kasutada täpseks joondamiseks, eriti kiirete{0}}või kriitiliste{1}}rakenduste puhul.

Lubatud joonduse tolerants peaks alati järgima pumba ja siduri tootja nõudeid, mitte kohaldama igale pumbale üht universaalset väärtust.



5. Pärast torustiku paigaldamist kontrollige joondust uuesti

Pumpa saab enne torustiku paigaldamist õigesti joondada ja pärast seda valesti joondada.

Tavaliselt on selle põhjuseks ühendatud torustike välised jõud.

Torustik võib tuua kaasa:

Vertikaalsed koormused

Horisontaalsed jõud

Soojuspaisumisjõud

Väänavad jõud

Düüside koormused

Seetõttu on õige protseduur:

Esialgne joondus → Toru paigaldamine → Toru tugi → Lõplik joonduse kontroll

Torud tuleks pumbaga joondada, mitte sundida pumpa sobituma valesti paigutatud torudega.

Ärge kunagi kasutage toru oma kohale tõmbamiseks pumba äärikut. See võib tekitada korpusele ja düüsidele liigset pinget ning mõjutada võlli joondamist.



6. Õige imemistoru paigaldamine

Tsentrifugaalpumba imemiskülg nõuab erilist tähelepanu, sest halvad imemistingimused võivad põhjustada kavitatsiooni ja ebastabiilset tööd.

Imemistorustik peab tagama sujuva ja ühtlase vedelikuvoolu minimaalse rõhukaoga.

Olulised kaalutlused hõlmavad järgmist:

Hoidke imemistoru võimalikult otse

Tarbetud põlved ja liitmikud pumba imitoru lähedal võivad suurendada turbulentsi ja hüdraulikakadusid.

Vältige õhutaskuid

Torustiku paigutus peaks välistama õhu kogunemise kohad.

Pakkuge sõltumatut torude tuge

Imitoru ei tohiks oma raskust pumba otsikule üle kanda.

Minimeerige imemiskaod

Liigne imemistakistus vähendab saadaolevat NPSH-d ja võib suurendada kavitatsiooni ohtu.

Kriitiliste rakenduste puhul tuleks imitorustiku paigutust hinnata koos NPSH nõuete ja pumba jõudluskõveraga.



7. Õige tühjendustorustiku paigaldamine

Väljalasketorustik peab samuti olema korralikult joondatud ja iseseisvalt toestatud.

Tüüpiline tühjendussüsteem võib olenevalt rakendusest sisaldada tagasilöögiklappi, isolatsiooniventiili, manomeetrit ja muid tarvikuid.

Torustik peaks:

Olge iseseisvalt toetatud

Vältige pumba liigset koormust

Lubage vajalik soojusliikumine

Säilitage õige joondus

Minimeerige tarbetud hüdraulikakadud

Pumpa ei tohi kasutada torujuhtme konstruktsioonilise toena.

Vale tühjendustorustik võib põhjustada torude pinget, korpuse deformatsiooni, suurenenud vibratsiooni ja enneaegset mehaanilist riket.



8. Tsentrifugaalpumpade vibratsiooniisolatsioon

Vibratsiooniisolatsioon võib aidata vähendada pumba vibratsiooni ülekandumist põrandatele, vundamentidele ja ümbritsevatele konstruktsioonidele.

Levinud lahendused hõlmavad järgmist:

Kummist padjad

Väiksemate või kergemate pumbapaigaldiste puhul kasutatakse sageli kummist vibratsioonipatju. Need on suhteliselt lihtsad ja ökonoomsed.

Kevadisolaatorid

Vedruisolaatorid võivad tagada suurema vibratsiooniisolatsiooni ja neid peetakse sageli suuremate seadmete või paigaldiste jaoks, millel on rangemad vibratsiooninõuded.

Inertsi alused

Stabiilse paigaldusplatvormi tagamiseks ja dünaamilise jõudluse parandamiseks võib kasutada inertsiaalset alust koos vibratsiooniisolaatoritega.

Õige isolaator tuleks valida vastavalt seadme tegelikule kaalule, koormuse jaotusele, töökiirusele ja nõutavale isolatsioonivõimele.

Lihtsalt standardsete kummipatjade asetamine pumba alla ei taga tõhusat vibratsioonikontrolli.



9. Vältige jäiku vibratsioonisildu

Vibratsiooniisolatsioonisüsteem ei saa korralikult töötada, kui jäigad ühendused isolaatoritest mööda lähevad.

Võimalikud vibratsioonisildad on järgmised:

Jäigad toruühendused

Valesti toetatud kaablid

Struktuurne kontakt isoleeritud aluse ümber

Jäigad toed, mis on ühendatud otse seadme alusega

Piiratud liikumisega toimetulemiseks ja vibratsiooni ülekandumise vähendamiseks võib vajaduse korral kasutada painduvaid ühendusi.

Kuid painduvad pistikud peaksidmittekasutada torude halva joondamise või ebapiisava toestuse kompenseerimiseks.

Õige lähenemine on järgmine:

Õige torutugi + õige joondus + sobiv painduv ühendus + õigesti valitud vibratsiooniisolatsioon



10. Kaaluge soojuspaisumist

Soojuspaisumine on eriti oluline kuuma vett, katla toitevett, termoõli või protsessivedelikke käitlevate pumpade puhul.

Temperatuuri muutumisel ühendatud torud laienevad ja tõmbuvad kokku.

Kui see liigutus on valesti piiratud, võivad pumbale üle kanda liigsed jõud.

Võimalike tagajärgede hulka kuuluvad:

Düüsi ülekoormus

Korpuse deformatsioon

Võlli vale joondamine

Mehaanilise tihendi rike

Suurenenud vibratsioon

Kuuma-vedeliku rakenduste puhul tuleks torusüsteem projekteerida sobivate tugede, juhikute, ankrute, paisutussilmuste või painduvate ühendustega vastavalt projekti nõuetele.



11. Pumba kasutuselevõtt pärast paigaldamist

Hoolikas kasutuselevõtu protseduur aitab tuvastada paigaldusprobleemid enne pumba pidevat kasutamist.

1. samm: kontrollige mehaanilist paigaldust

Kontrollige:

Sihtasutus

Alusplaat

Ankrupoldid

Sidumine

Võlli joondamine

Määrimine

Mehaaniline tihend

Ühenduskaitse

2. samm: kontrollige torusüsteemi

Veenduge, et imi- ja väljalasketorud on korralikult toestatud ja vabad liigsest välisest pingest.

3. samm: kinnitage pumba täitmine või täitmine

Tavaline tsentrifugaalpump ei tohi töötada kuivalt, välja arvatud juhul, kui see on spetsiaalselt ette nähtud kuivaks tööks.

4. samm: kinnitage pööramine

Veenduge, et mootor pöörleb õiges suunas.

5. samm: käivitage pump

Järgige tootja soovitatud käivitusprotseduuri.

6. samm: jälgige töötingimusi

Kontrollige:

Voolukiirus

Imemisrõhk

Tühjendusrõhk

Mootori vool

Laagri temperatuur

Vibratsioon

Mehaanilise tihendi leke

Ebanormaalne müra

Enne pidevat kasutamist tuleb uurida kõiki olulisi kõrvalekaldeid.



12. Pumba ülemäärase vibratsiooni levinumad põhjused

Kui äsja paigaldatud tsentrifugaalpump vibreerib liigselt, ärge kohe eeldage, et pump ise on defektne.

Kontrollige paigaldust süstemaatiliselt.

Vale joondamine

Vale pumba ja mootori joondamine on vibratsiooni ja laagri- või siduriprobleemide sagedane põhjus.

Toru tüvi

Valesti joondatud või toestamata torustik võib avaldada pumbale liigseid jõude.

Vundamendi probleemid

Lahtised ankrupoldid, ebapiisav tsementimine või nõrk vundament võivad lubada soovimatut liikumist.

Kavitatsioon

Ebapiisav NPSH, liigsed imemiskaod või vedeliku kõrge temperatuur võivad põhjustada kavitatsiooni.

Töötamine väljaspool soovitatavat vahemikku

Pumba eelistatud tööpiirkonnast liiga kaugel töötamine võib suurendada hüdraulilist ebastabiilsust ja vibratsiooni.

Probleemid rootori või laagriga

Rahuldavate paigaldustingimuste korral tuleks arvesse võtta ka tasakaalustamatust, laagrikahjustusi või võlli probleeme.



13. Tsentrifugaalpumba paigaldamise kontrollnimekiri

Enne käivitamist tuleks kontrollida järgmisi punkte:

Üksus	Kontrollige
Sihtasutus	Stabiilne, tasane ja sobiv
Alusplaat	Korralikult toestatud ja vuugitud
Ankrupoldid	Õigesti paigaldatud ja pingutatud
Joondamine	Tootja nõuete piires
Pehme jalg	Kontrollitud ja parandatud
Sidumine	Õigesti paigaldatud
Imemistorustik	Õigesti joondatud ja toetatud
Tühjendustorustik	Õigesti joondatud ja toetatud
Toru pinge	Ei mingit liigset välist koormust
Määrimine	Õige tüüp ja tase
Tihend	Õigesti paigaldatud
Pöörlemine	Õige suund
Vibratsioon	Vastuvõetavas vahemikus
Surve	Kooskõlas eeldatava jõudlusega



14. HNYB PUMPS: usaldusväärsed tsentrifugaalpumba lahendused

HNYB PUMPS on professionaalne tööstuspumpade tootja, kes pakub tsentrifugaalpumpade lahendusi veevarustuse, elektrijaamade, kaevandamise, katlasüsteemide, naftakeemiarakenduste, munitsipaalprojektide ja muude tööstusteenuste jaoks.

Meie tootevalikusse kuuluvad:

Horisontaalsed jagatud korpusega tsentrifugaalpumbad

Horisontaalsed mitmeastmelised tsentrifugaalpumbad

Ise{0}}tasakaalustavad mitmeastmelised pumbad

Lõpeta imemisega tsentrifugaalpumbad

Keemilised tsentrifugaalpumbad

Kõrgsurve{0}}tsentrifugaalpumbad

Vertikaalsed tsentrifugaalpumbad

Kohandatud projektide puhul võib pumba valik põhineda:

Voolukiirus + pea + vedelik + temperatuur + rõhk + NPSH + paigaldustingimused

Usaldusväärse pikaajalise{0}}jõudluse saavutamiseks soovitame hinnata pumpa, mootorit, vundamenti, torustikku ja töötingimusi tervikliku süsteemina.



Tsentrifugaalpumba õige paigaldamine on stabiilse töö, madala vibratsiooni ja pika tööea saavutamiseks hädavajalik.

Kõige olulisemad põhimõtted on järgmised:

Stabiilne alus + õige joondus + õige torustiku tugi + kontrollitud toru pinge + sobiv vibratsiooniisolatsioon + hoolikas kasutuselevõtt

Vibratsiooniisolatsioon üksi ei lahenda põhilisi paigaldusprobleeme. Usaldusväärne pumba paigaldus eeldab kogu süsteemi koos töötamist alates vundamendist ja alusplaadist kuni torustiku ja töötingimusteni.

Järgides õigeid paigaldus- ja kasutuselevõtutavasid, saavad kasutajad vähendada vibratsiooni, kaitsta laagreid ja mehaanilisi tihendeid, parandada pumba töökindlust ja pikendada seadmete kasutusiga.
