Horisontaalne mitmeastmeline tsentrifugaalpump
video

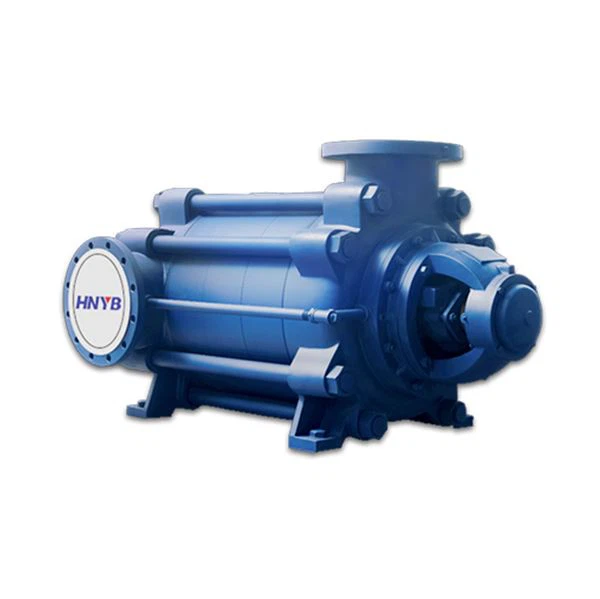

Horisontaalne mitmeastmeline tsentrifugaalpump

Vooluhulk: 3,7-1350 m³/h
Kõrgus: 50-1800 m
Kaliiber: 300 mm või vähem
Võimsus: 3 ~ 1600kw
Keskmine temperatuur: -20 kraadi ~ 150 kraadi (peab selgitama, kui see on kõrgem kui 80 kraadi)
Materjal: malm / kõrgtugev malm / malm / roostevaba teras jne.
Küsi pakkumist

Kirjeldus

Tehnilised parameetrid



Horisontaalne mitmeastmeline tsentrifugaalpump



Horizontal Multistage Centrifugal Pump

Horisontaalne mitmeastmeline tsentrifugaalpump on kahe või enama tiivikuga lihtne masin. Need tiivikud on paigaldatud võllile, mis pöörleb rõhu tekitamiseks ja vedeliku liigutamiseks. Sõltuvalt pumba konstruktsioonist võivad tiivikud paikneda samal võllil või eraldi võllidel. Vedelik siseneb sisselaskeava kaudu, voolab läbi pumba korpuse ja jõuab lõpuks tiivikute aasadeni. Seade pöörleb mehaaniliselt, juhtides vedelikku läbi elektrimootori või mootori.



Toote parameeter



Kohandatud tugi OEM, ODM, OBM
Toiteallikas Elektriline
Kaubamärgi nimi HNYB
Struktuur Mitmeastmeline pump
Päritolukoht Henan, Hiina
Võimsus 3-1600kw
Väljalaskeava suurus 40-300 mm
Voolu vahemik 3.7-1350m³/ H
Pea 50-1800m
Materjal Malm / kõrgtugev malm / malm / roostevaba teras



Tooted Video





Võtke kohe ühendust



Mudeli tähendus



Näiteks D (DF, DY, MD) 46-30x4
D-- tähistab mitmeastmelist puhta vee tsentrifugaalpumpa

DF--tähistab korrosioonikindlat mitmeastmelist tsentrifugaalpumpa kaevandamiseks

DY- – tähistab mitmeastmelist tsentrifugaalõlipumpa

MD--tähistab kaevandamise kulumiskindlat mitmeastmelist tsentrifugaalpumpa

46-- näitab, et projekteeritud punkti voolukiirus on 46m³/h

30-- näitab, et üheastmeline pea projekteerimispunktis on 30 m

4 – näitab, et tase on 4



Struktuuriskeem



product-788-425

1, sisselaskeava 13, pakkimisrõngas / masina tihend
2, keskmine sektsioon 14, pakkimine / mehaaniline tihend
3, väljalaskeava osa 15, pakkimisrõngas
4, juhtlabad 16, laagriosad
5, viimane juhtlaba 17, Sabakate
6, esiosa tiivik 18,0-rõngastihend
7, viimase etapi tiivik 19,Tasakaalurõngas
8, võll 20,Tasakaalurõngaste komplekt
9, võlli hülss 21, tasakaaluplaat
10, esiastme tihendusrõngas 22, tasakaalutoru komponendid
11,(lõppetapp) tihendusrõngas 23, Keerake poldid kinni
12, juhtlaba hülss



rakendus



  • Elamute ja äriruumide veevarustus:Pakub pidevat veesurvet{0}}kõrghoonetele, hotellidele ja muudele{1}}korruselistele ehitistele.
  • Niisutus ja põllumajandus:Tagab usaldusväärse veevoolu pikkade vahemaade tagant talude niisutamiseks ja kasvuhoonete kastmiseks.
  • Tööstusprotsess:Ideaalne rakenduste jaoks, mis nõuavad täpset rõhu reguleerimist, nagu katla etteande-, jahutus- ja tööstuslikud puhastussüsteemid.
  • Tulekaitsesüsteemid:Kõrg{0}}survevõime võimaldab mitmeastmelistel-pumpadel tulekahjusid summutada, tagades vajaduse korral tõhusa veevoolu.



Eelised



  • Tõhus:Meie pumbad on loodud pakkuma suurt voolukiirust, vähendades samal ajal energiatarbimist, muutes need kulutõhusaks{0}}lahenduseks.
  • Usaldusväärne:Meie pumbad on valmistatud kvaliteetsetest{0}}materjalidest ja vastavad tööstusharu kõrgeimatele vastupidavusstandarditele.
  • Lihtne hooldada:Meie pumpadel on kasutajasõbralik{0}}kujundus, mis muudab hoolduse ja remondi lihtsaks ja mugavaks.
  • Kohandatav:Pakume erinevaid võimalusi teie konkreetsete vajaduste ja nõuete täitmiseks, sealhulgas kohandatud projekteerimis- ja inseneriteenused.



Paigaldusskeem



product-873-482



Sertifitseerimine



ISO9001

ISO 9001

ISO14001

ISO14001

ISO45001

ISO45001

CE

CE sertifikaat

EAC

EAC sertifikaat

Verified Supplier

Kinnitatud tarnija





KKK





01. MIS ON SINU MOQ?

Minimaalne tellimiskogus on 1 tk

02. MIS ON TEIE MAKSETINGIMUSED?

T/T, L/C, D/P, D/A ...

03. MILLISED SERTIFIKAADID TEIL ON?

CE, EAC, ISO9001, ISO14001, ISO45001, AAA krediidiettevõte, AAA krediidireiting, aus tarnija, aus ettevõtja, kvaliteetse teenuse terviklikkuse üksus.

04. KAS OLETE TOOTMIS- VÕI KAUBANDUSETTEVÕTE?

Oleme veepumpade tootja, kellel on rohkem kui 30-aastane tootmiskogemus.

05. KAS SAATE OEM-BRÄNDI TEHA?

Hammasrataste standardit saab määrata vastavalt erinevatele rakendusnõuetele. Meetiliste ketirataste ja ANSI standarditele vastavate ketirataste erinevus seisneb selles, et need kasutavad keti spetsifikatsioonide jaoks erinevaid mõõtühikuid.

06. MIS ON TARNEAEG?

7-10 päeva vastavalt kliendi kogustele.

Kuum tags: horisontaalne mitmeastmeline tsentrifugaalpump, Hiina horisontaalse mitmeastmelise tsentrifugaalpumba tootjad

Toodete jõudlus



product-2069-1741



D/MD720-60 tüüpi pumba jõudlus

seeria Voog (Q) Pea
H
(m)		 Pöörlemiskiirus
n
(r/min)		 Tõhusus
η
(%)		 Võlli võimsus
N
(kW)		 Varustatud mootoriga NPSHr
(m)		 Tööratta läbimõõt
D
(mm)		 Pump
Kaal
(kg)		 Mootor
Kaal
(kg)
m³/h L/s Võimsus
(kW)		 Mudel
2 550 152.8 132   76 260 355 Y4001-4
(IP23/6KV)		 3.5   1830 2480
720 200 120   80 294 4.5
850 236.1 108   78.5 318.4 5.5
3 550 152.8 198   76 390 560 Y4005-4
(IP23/6KV)		 3.5   2040 2880
720 200 180   80 441 4.5
850 236.1 162   78.5 477.6 5.5
4 550 152.8 264   76 520 710 Y4502-4
(IP23/6KV)		 3.5   2350 3670
720 200 240   80 588 4.5
850 236.1 216   78.5 636.8 5.5
5 550 152.8 330   76 640 800 Y4503-4
(IP23/6KV)		 3.5   2650 3930
720 200 300 1480 80 735 4.5 φ455
850 236.1 270   78.5 796 5.5
6 550 152.8 396   76 780 1000 Y5001-4
(IP23/6KV)		 3.5   2960 4660
720 200 360   80 882 4.5
850 236.1 324   78.5 955.2 5.5
7 550 152.8 462   76 910 1250 Y5003-4
(IP23/6KV)		 3.5   3280 4930
720 200 420   80 1029 4.5
850 236.1 378   78.5 1114.4 5.5
8 550 152.8 528   76 1040 1400 Y5004-4
(IP23/6KV)		 3.5   3595 5100
720 200 480   80 1176 4.5
850 236.1 432   78.5 1273.6 5.5
9 550 152.8 594   76 1170 1600 Y5601-4
(IP23/6KV)		 3.5   3900 5900
720 200 540   80 1323 4.5
850 236.1 486   78.5 1432.8 5.5
